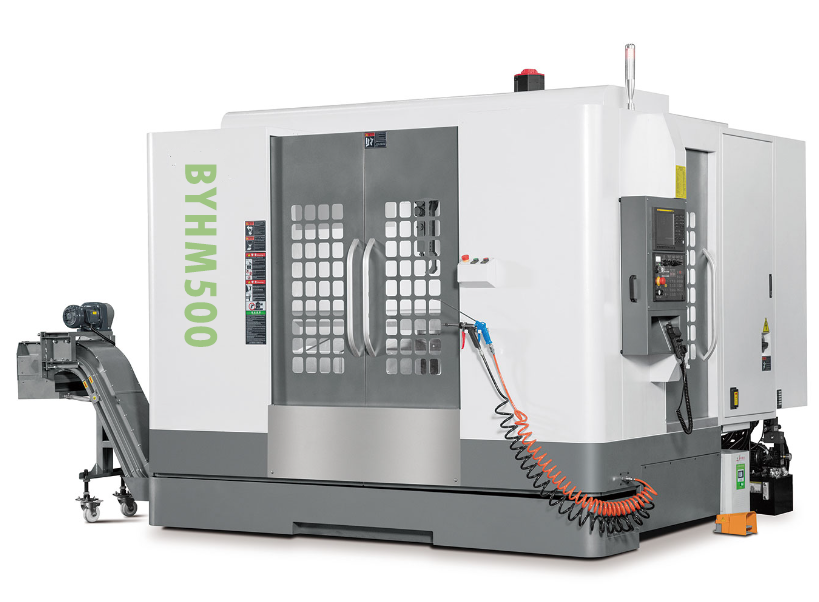

臥式加工中心BYHM500

一、機床特性

該機床適合於箱體零件的多工作麵的銑、鑽、鏜、鉸、攻絲、兩維、三維曲麵等多工序高精、高速、高效加工，該機床是汽車製造、工程機械、航天航空、電子工業、軍械工業等部門理想的加工設備

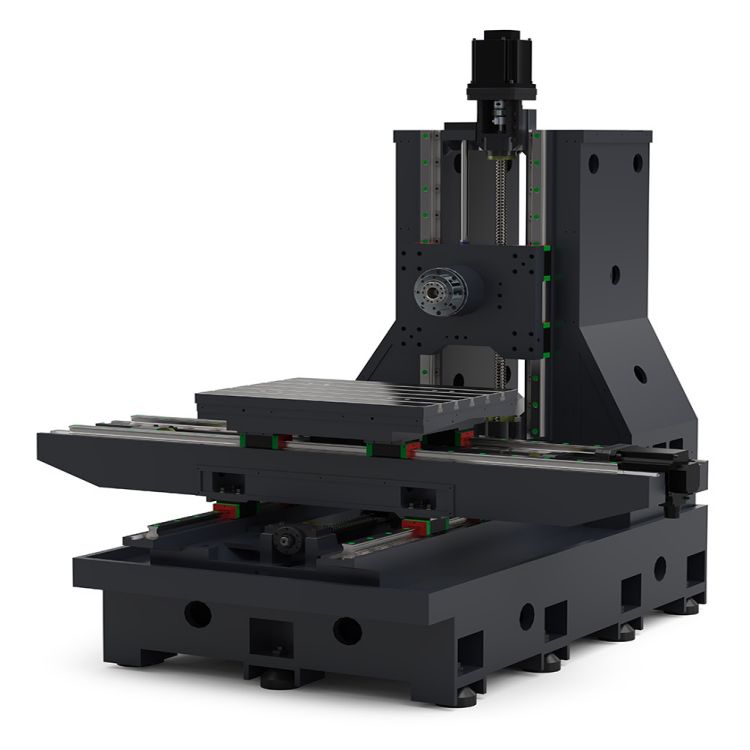

1.1 機床本體采用米漢鈉鑄鐵結構及剛性箱型結構設計,多次人工時效處理，吸震性強，整體剛性優良。

機床采用立柱式布局，立柱移動快，剛性好。

1.2 主軸采用台灣產高速高精度齒輪箱主軸，鎳鉻鉬合金鋼，並且經過熱處理，具有抗張強度高達90Kg/mm2。主軸配有四個前軸承，兩個後軸承保證了主軸在高速運轉下的回轉精度和剛性。

1.3 三軸采用台灣C3級滾珠絲杠加上長型雙螺母預緊，保證了卓越的定位精度。

1.4 使用日本NSK P4級精密斜角滾珠軸承預緊安裝。對稱的軸向和徑向預緊保證了在高

速連續的運轉下的無噪音

1.5 全封閉式電櫃，輔以氣流循環設計，防塵、通風、冷卻效果良好。

1.6 該款機床由台灣資深專家主持設計，結構科學合理，宜人性強。

機床所有零部件加工、裝配成品質量符合產品圖紙及相關技術要求。其安全標準符合GB15760-1995《金屬切削機床安全防護通用技術條件》的有關規定。其精度標準符合ISO 230－1《機床檢驗通則》以及ISO 10791係列《加工中心檢驗條件》的有關規定。

機械主要技術參數：

項目		單位	規格
行程	X軸（左、右）行程	mm	1000
	Y軸（上、下）行程	mm	600
	Z軸（前、後）行程	mm	600
	主軸端麵至工作台中心距離	mm	200-800
	主軸中心線至工作台麵距離	mm	-40-560
工作台	工作台尺寸	mm	□500×500
	工作台T型槽（數目-尺寸×間距）	mm	24×M16螺紋孔/T槽
	工作台最大承重（平均分布）	Kg	600
回轉台	回轉直徑	mm	900
主軸	主軸功率	Kw	11/15KW
	主軸轉速	rpm	6000
	主軸錐孔（型號/安裝尺寸）	mm	BT50
進給	快速移動速度	m/min	0-24
進給	切削進給速度	m/min	0-10
刀庫	刀庫形式	機械式	30把
導軌	導軌型式		X、Y、Z軸線性導軌
精度	定位精度	Mm ″	X/Y/Z:±0.007 B軸:±10
精度	重複定位精度	Mm ″	X/Y/Z:±0.004 B軸:±5
X.Y.Z軸滾珠絲杆		mm	X、Yφ32/ 16 ，Zφ40/ 12
氣壓源		Kgf/cm2	6
電源容量		kVA	25
電源要求		V HZ	3-380V ±10% 50/60±1
機床規格	機器重量	kg	7800

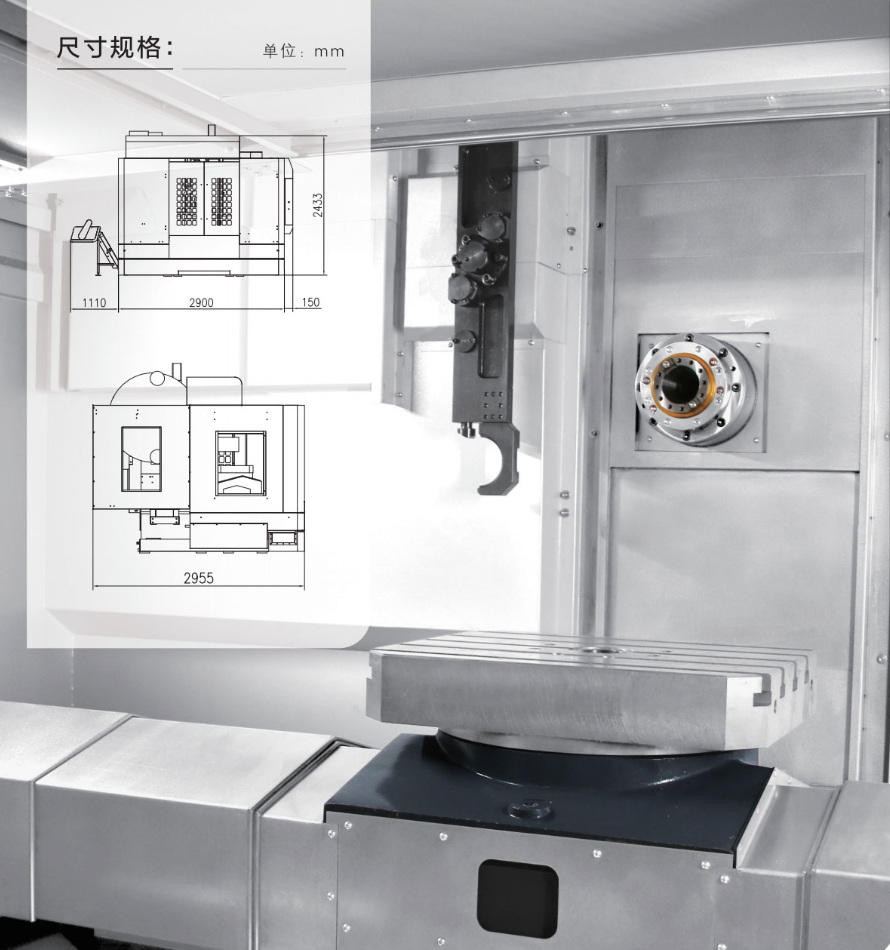

機床規格	機床尺寸（長×寬×高）	mm	410×3100×2600
